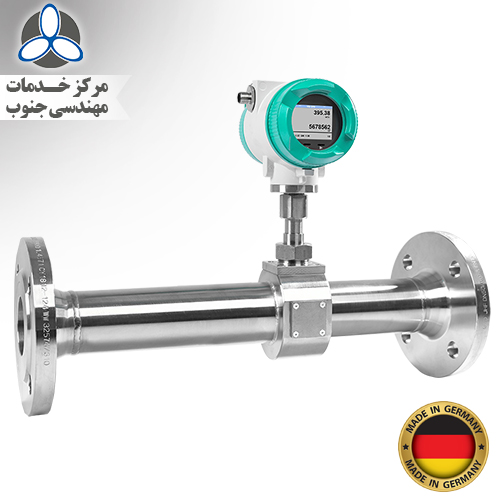

فلومتر اولتراسونیک ورتکس CS Instruments VU 570

CS Instruments VU 570 - Vortex ultrasonic flow sensor

مناسب برای اندازه گیری دبی گازهای صنعتی و گازهای مخلوط/ مستقل از نوع ترکیبات گاز/ جبران سازی فشار و دما / دامنه اندازه گیری وسیع تر نسبت به سایر فلومترهای ورتکس

زمینه های کاربرد فلومتر ورتکس التراسونیک VU 570:

• گازهای صنعتی
• ترکیبات گازهای مخلوط
• هوای فشرده در تولید بطری های PET
• CO₂
• گاز مایع
• پروپان
• کریپتون

مزایای فلومتر ورتکس التراسونیک VU 570:

• اندازه گیری جریان حجمی استاندارد، جریان حجمی کاری، جریان جرمی.
• مناسب برای ترکیبات گازهای ناشناخته یا در حال تغییر و  همچنین گازهای مخلوط.
• اندازه گیری دقیق جریان با استفاده از اصل اندازه گیری خلاقانه.
• سازگار با تغییرات سریع دما، فشار و همچنین جریانهای جرمی بالا.
• بدون قطعات متحرک در مقایسه با کنتورهای گاز مکانیکی متداول.
• اندازه گیری دقیق از 0.3m/s در مقایسه با فلومترهای ورتکس معمول.

انتخاب فلومتر مناسب در صنایع مختلف بستگی به شرایط مختلف محیطی و فرایندی دارد. مشخصاتی مانند: نوع سیال، نوع جریان، سایزینگ، دقت اندازه گیری، نوع سیگنال خروجی و ... با توجه به فرایندهای مختلف، متفاوت بوده و قابلیت انتخاب دارند.

 جهت سفارش گذاری، لطفاً با توجه به فرایند مد نظر، ابتدا به مشاهده و تعیین مشخصات فنی بر اساس دیتاشیت محصول اقدام نمایید و در صورت نیاز به اطلاعات تکمیلی با کارشناسان این شرکت تماس بگیرید.

از لینک زیر دیتاشیت سنسور جریان گردابی VU 570 را دانلود نمایید:

Data_sheet_VU570_EN.pdf

Measuring range: See Datasheet

Measuring medium: Air, non-aggressive gases and mixed gases (non-condensing)

Accuracy: ± 1,5 % m. v., optional / Volume flow (m³/h): ± 1 % m. v.

Mass flow (kg/h) resp.:  ± 2 % m. v., optional

Standard volume flow (Nm³/h): ± 1,5 % m. v.

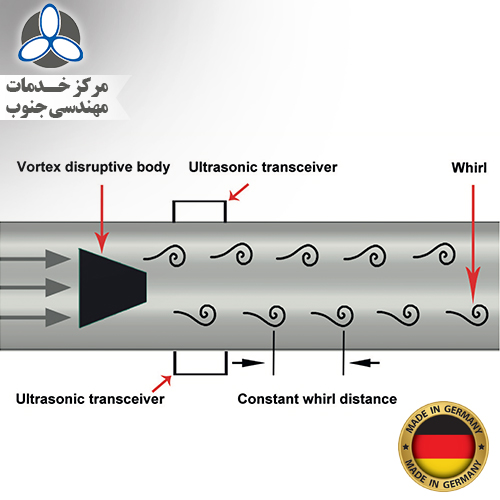

Meas. principle:  Vortex ultrasonic – Vortex frequency measurement

Process temp.: -40°…+100°C

Process pressure: Up to 40 bar (ü)

Protection class: IP67

Material meas. Section and medium-touching parts: Stainless steel 316, Plastic

Material display unit: Aluminium - Die casting

Signal outputs:  As a standard:

                            RS 485 (Modbus-RTU), 1x 4...20 mA puls

                            Optional: Ethernet Interface

Power supply : 18…36 VDC

Measuring span: 1:50

Repeatability: ± 0,3 % v. M.

Process connection: Flange DIN EN1092-1 or
                                Flange ANSI 150 lbs - 300 lbs
                                R 1/2“ - R 2“ (BSP Brtitish Standard Piping)
                                1/2“ - 2“ NPT-thread
