بخش اول: معرفی دوربین‌های ترموویژن

  • تکنولوژی ترموگرافی و کارکرد دوربین‌های حرارتی:

دوربین های ترموگرافی یا دوربین‌های حرارتی از تکنولوژی تصویربرداری استفاده می‌کنند که اجسام را بر اساس تابش حرارتی آنها به تصویر می‌ کشند. این دوربین‌ها انواع تغییرات حرارتی را در قالب نقشه‌های حرارتی نشان می‌دهند، که شدت رنگ‌ها نشان‌دهنده‌ی سطوح گرمای ساطع شده از اجسام است. کاربرد اصلی آنها بر مبنای تشخیص و نمایش تغییرات دمایی در اجسام، جستجوی مشکلات و نقص های حرارتی در جهت بهینه سازی مصرف انرژی، جلوگیری از حوادث ناشی از نقص‌های حرارتی در صنایع، حفاظت و امنیت، تشخیص بیماری‌ها در پزشکی و غیره است.

  • نحوه تولید تصاویر حرارتی و ارتباط آن با دمای اجسام:

تصاویر حرارتی در دوربین‌های ترموگرافی به واسطه تکنولوژی تشدید حرارتی تولید می‌شوند. این تکنولوژی بر اساس تابش حرارتی اجسام عمل می‌کند. اجسام و محیط‌ها در اطراف ما به صورت طبیعی انرژی حرارتی از خود تابانده و جذب می‌کنند. هر جسم در دمایی مشخص قرار دارد و این دما نشان‌ دهنده‌ی میزان حرارت آن است.

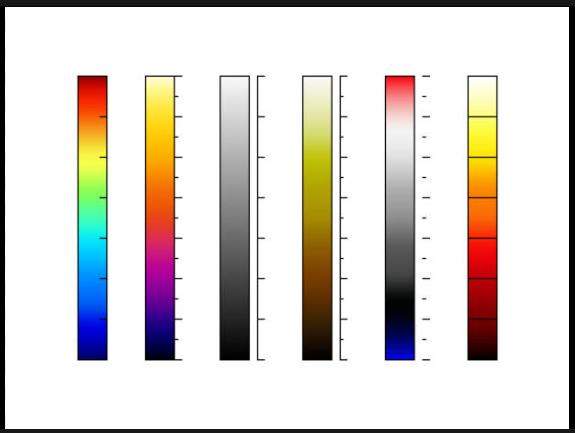

دوربین‌های ترموگرافی با استفاده از سنسورهای حرارتی یا مادون‌ قرمز، این تابش حرارتی را تشخیص می‌دهند و آن را به تصویر در می‌آورند. در این تصاویر، هر رنگ نمایانگر دمایی مختلف است. به عنوان مثال، معمولاً نقاط گرم‌تر با رنگ‌های قرمز یا سفید نمایش داده می‌شوند و نقاط سردتر با رنگ‌های آبی یا مشکی نشان داده می‌شوند. در برخی دوربین های ترموگرافی مانند تستو این پالت رنگی به راحتی قابل تغییر و انتخاب است.

  • بررسی اجزای داخلی دوربین‌های ترموگرافی و نقش هر قسمت در تصویربرداری.

در دوربین‌های ترموگرافی، اجزای داخلی مختلفی به منظور تصویربرداری حرارتی بکار می‌روند:

  1.  سنسور حرارتی:  این قسمت مسئول تشخیص تابش حرارتی اجسام است و اطلاعات حرارتی را به تصویر تبدیل می‌کند.
  2.  لنـــز: لنزها در دوربین‌های ترموگرافی برای کنترل و تنظیم میزان تابش حرارتی و تمرکز نور استفاده می‌شوند.
  3.  فیلتر حرارتی:  این فیلتر، تابش نور قابل رویت را حذف می‌کند و فقط امواج مادون قرمز را به سنسور می‌رساند.
  4.  تصویربرداری و پردازش:  اطلاعات حرارتی از سنسور توسط واحد تصویربرداری به تصویر تبدیل شده و در فرمت‌های مختلفی ذخیره می‌شود.
  5.  نمایشگر:  تصاویر حرارتی روی نمایشگر دوربین به کاربر نمایش داده می‌شود تا بتواند تغییرات دمایی محیط را ببیند و تحلیل کند.

این اجزا همچنین در کنار هم، برای تولید تصاویر حرارتی با دقت و کیفیت بالا و اطلاعات دقیق از نقاط گرم و سرد محیط کاربرد دارند.


بخش دوم: کاربردهای دوربین‌های ترموگرافی

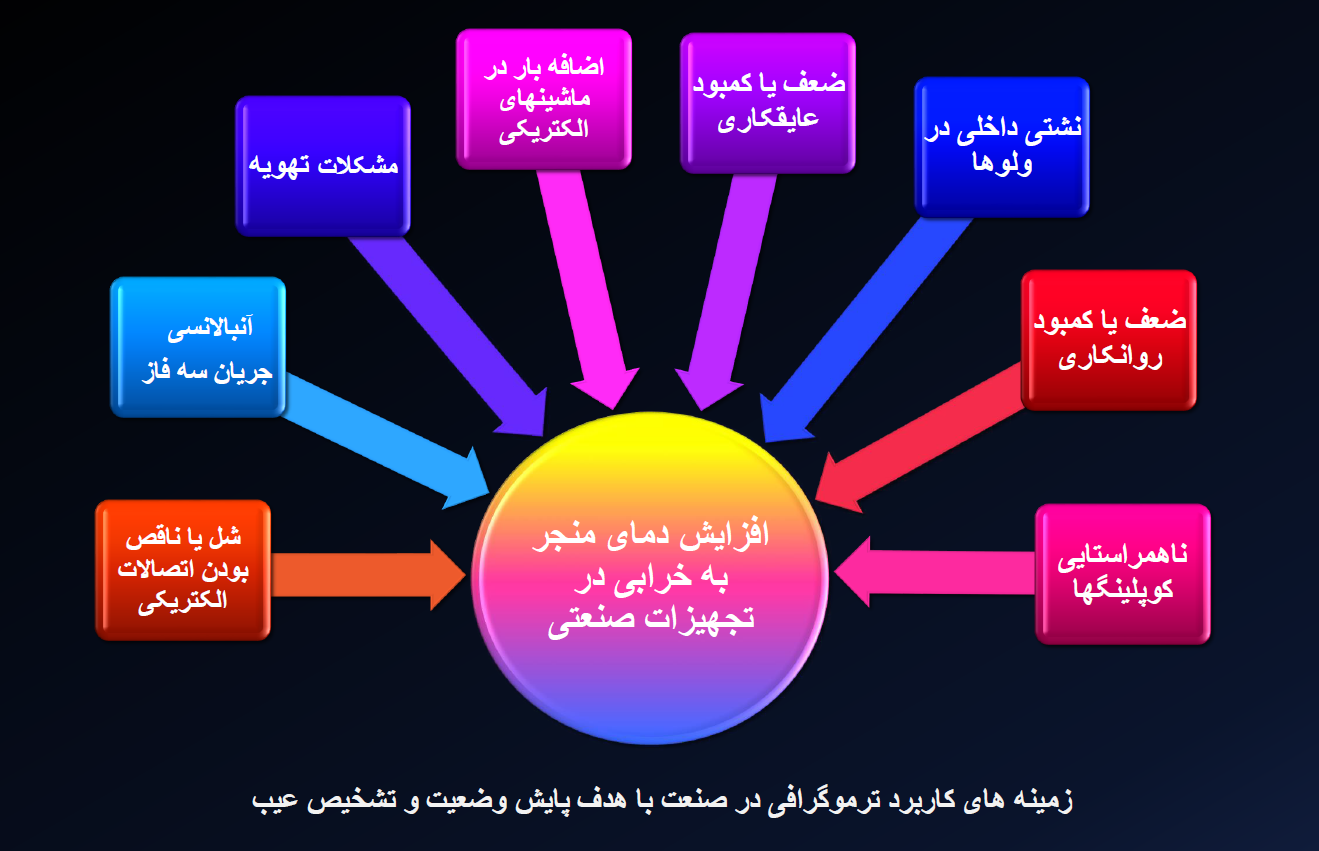

   این دوربین ها استفاده های متنوعی در صنعت دارند که در زیر به برخی از آنها اشاره می کنیم.

- استفاده از دوربین‌های حرارتی در حوزه حفاظت و امنیت، به ویژه در شبکه‌های نظارتی(مانند پلیس های مرزی).

- کاربرد پزشکی دوربین‌های ترموگرافی در تشخیص بیماری‌ها و تصویربرداری پزشکی.

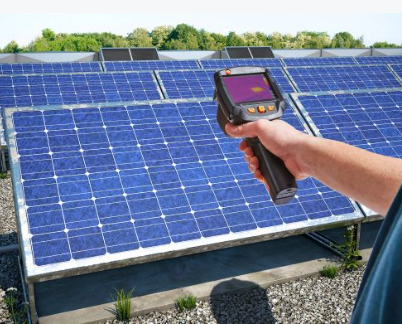

- کاربردهای دوربین‌های ترموگرافی در انرژی‌های تجدید پذیر و بهینه‌سازی مصرف انرژی مانند پنل های خورشیدی.

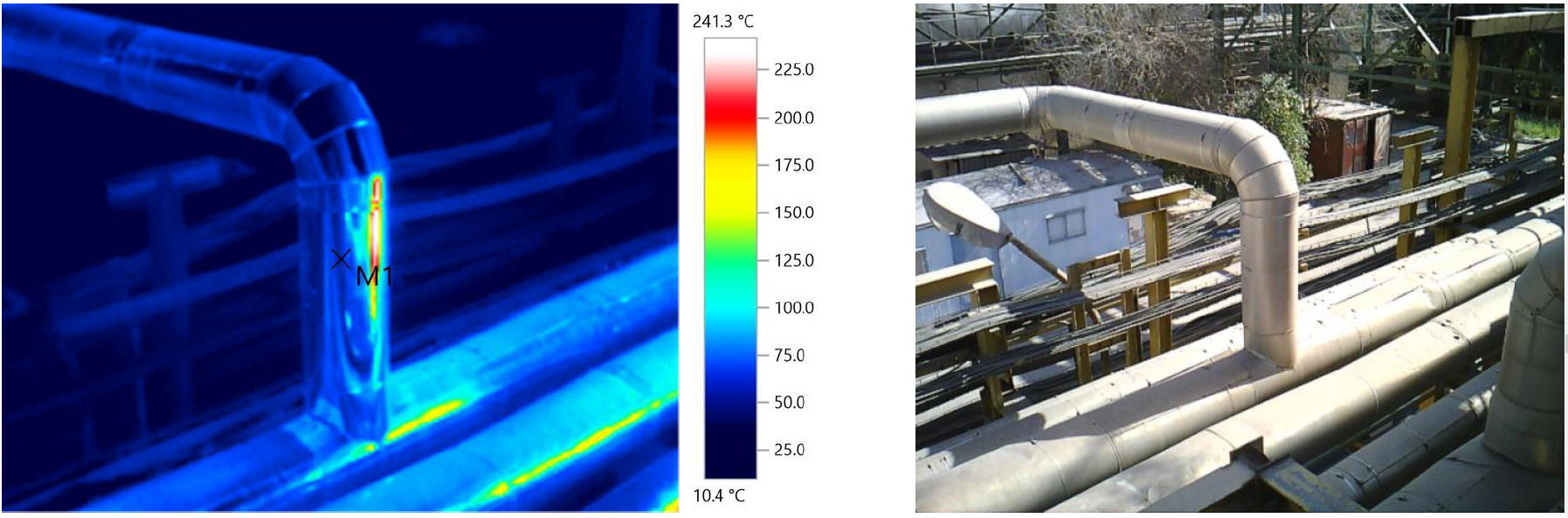

 کاربردهای دوربین‌های ترموگرافی در صنعت نفت و گاز و پیشگیری از بروز حوادث ناشی از نقص‌های حرارتی

بخش سوم: راهنمای خرید دوربین ترموگرافی مناسب

- انتخاب نوع دوربین ترموگرافی مناسب بر اساس نیازها و کاربردهای شما.

انتخاب نوع دوربین ترموگرافی مناسب بر اساس نیازها و کاربردهای شما نقش بسیار مهمی در اطمینان و عملکرد بهتر دستگاه دارد. در ادامه، به چند نکته کلیدی برای انتخاب دوربین ترموگرافی مناسب اشاره می‌کنم:

 1. دقت تصویر: بررسی دقت تصویر و رزولوشن دوربین حرارتی بسیار اهمیت دارد، زیرا این نکته تاثیر زیادی بر دقت و کیفیت تصاویر حاصله خواهد داشت.

2. دامنه دما: اطمینان حاصل کنید که دوربین توانایی اندازه‌گیری دما در محدوده‌ای که برای کاربرد شما لازم است را دارد. برخی دوربین‌های حرارتی ممکن است به دماهای بسیار بالا یا پایین حساسیت کمتری داشته باشند.

3. حساسیت حرارتی:  حساسیت حرارتی تعیین می‌کند که دوربین توانایی تشخیص تغییرات حرارتی کوچک را دارد یا خیر. این ویژگی برای برخی کاربردها مثل تشخیص نقص‌های حرارتی در صنعت یا مصرف انرژی حیاتی است.

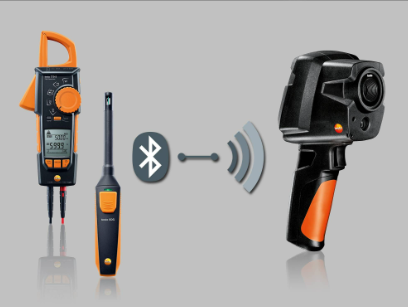

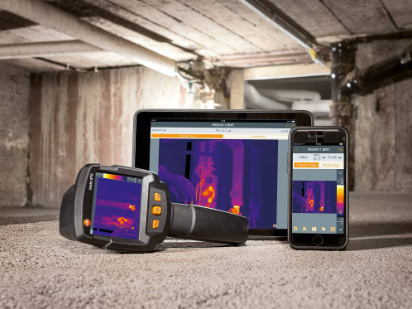

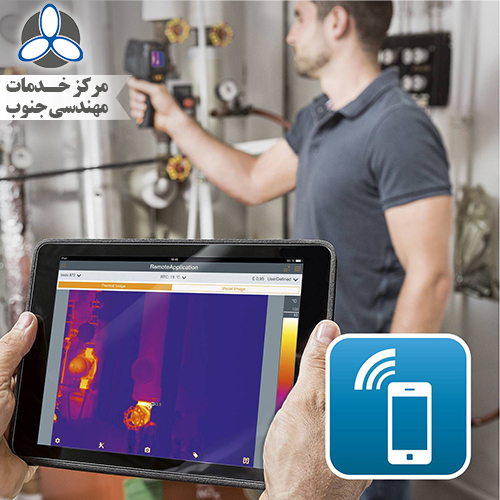

4. قابلیت انتقال داده:  بررسی نحوه انتقال داده‌ها از دوربین به سایر دستگاه‌ها مهم است. دوربین‌های ترموویژنی که قابلیت اتصال به شبکه یا ذخیره سازی داده‌ها را فراهم می‌کنند می‌توانند در برنامه‌های کاربردی پیچیده‌تر مفید باشند. اکثر دوربین های ترموگرافی کمپانی تستو دارای بلوتوث و Wifi هستند که می توانند علاوه بر کنترل دوربین و انتقال تصویر برروی گوشی های هوشمند، با ترموهیگرومتر و مولتی متر های هوشمند تستو نیز ارتباط بگیرند و نتایج کاملتری در اختیار شما قرار دهند.



 5. نوع و شکل دوربین حرارتی:  دوربین‌های ترموگرافی در انواع و اشکال مختلفی مانند دستی، تلسکوپی، تصویربرداری از دور، یا به شکل دوربین‌های ثابت موجودند. انتخاب نوع مناسب با نیاز و محیط کاری شما برای خرید دوربین ترموگرافی بسیار اهمیت دارد.

 6. عمــر باتری:  برای کاربردهایی که نیاز به حرکت و کار در محیط‌های بیرونی دارید، عمر باتری دوربین ترموگرافی نیازمند توجه است.

 7. مقاومت در برابر شرایط محیطی:  اگر نیاز به استفاده در شرایط آب و هوایی و محیط‌های سخت‌تر دارید، دوربین با استحکام و مقاومت مناسب را انتخاب کنید.

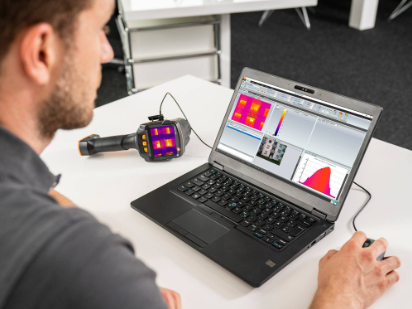

 8. قابلیت‌های اضافی ترموویژن:  یکی از واجب ترین و مهمترین نکات هنگام خرید دوربین ترموگرافی مناسب نرم افزار آنالیز تصاویر ترموگرافی می باشد. همچنین برخی دوربین‌ها ویژگی‌ها و امکانات اضافی مانند GPS، ثبت موقعیت مکانی، امکان اتصال به دستگاه‌های مختلف و ... را دارا هستند که برای برخی کاربردها می‌توانند مزیت باشند.

 9. فــرکانس:  فرکانس تصویربرداری در دوربین‌های ترموویژن به معنای تعداد فریم‌هایی است که دوربین در هر ثانیه ضبط می‌کند. این پارامتر بسیار مهم برای دقت و کیفیت تصاویر حاصله است.

االف. فرکانس تصویربرداری بالا: دوربین‌های ترموگرافی با فرکانس تصویربرداری بالا توانایی ضبط تغییرات سریع دما را دارند و تصاویری با جزئیات دقیق‌تری ارائه می‌دهند. این ویژگی برای کاربردهایی که نیاز به تحلیل و شناسایی سریع تغییرات حرارتی دارند، بسیار حیاتی است.

ب. فرکانس تصویربرداری پایین: دوربین‌های ترموگرافی با فرکانس تصویربرداری پایین معمولاً قابلیت ضبط تصاویر با کیفیت کمتری دارند، اما برای برخی کاربردها که نیاز به تصاویر استاتیک و ثابت دارند، می‌توانند مناسب باشند. همچنین، این دستگاه‌ها می‌توانند از لحاظ حافظه‌بری و ذخیره‌سازی بهینه‌تر باشند.

توجه به فرکانس تصویربرداری مناسب با توجه به کاربردها و نیازهای خاص شما، تأثیر زیادی بر کارایی و کاربرد دوربین ترموگرافی خواهد داشت. در این زمینه و برای خرید دوربین ترموگرافی از کارشناسان ما مشاوره بگیرید.

 5 نکته در مورد نحوه استفاده و نگهداری بهینه از دوربین‌های ترموگرافی.

استفاده و نگهداری بهینه از دوربین‌های ترموگرافی می‌تواند به دقت و کارایی آنها کمک کند و عمر مفید دستگاه را افزایش دهد. در ادامه، پنج نکته مهم در رابطه با استفاده و نگهداری بهینه از دوربین‌های ترموگرافی آورده شده است:

1. کالیبراسیون دوربین: به‌طور دوره‌ای دوربین ترموگرافی را کالیبره کنید تا دقت دما و تصاویر حاصله حفظ شود. این کار می‌تواند با انجام کالیبره‌های تعیین شده توسط سازنده یا متخصصان انجام شود.

2. نگهداری دوربین: اطمینان حاصل کنید که دوربین ترموگرافی در شرایط محیطی مناسب نگهداری می‌شود. از نگهداری دستگاه در محیط‌های خیلی گرم یا سرد، گرد و غبار و رطوبت زیاد خودداری کنید.

3. تمیزکاری مناسب: دوربین ترموگرافی را به‌طور منظم و با محصولات تمیزکاری مناسب تمیز کنید. از استفاده از پارچه‌ها و مواد نرم و غیرخراشنده برای تمیزکاری صفحه نمایش و لنزها استفاده کنید.

4. بررسی قطعات: قبل از هر بار استفاده، دوربین را بررسی کنید تا از عملکرد صحیح قطعات مختلف مطمئن شوید. اطمینان حاصل کنید که باتری‌ها شارژ شده‌اند و قطعات دیگر مانند لنز و فیلترها در حالت عملی هستند.

5. ذخیره‌سازی داده‌ها: تصاویر حاصله را به‌طور منظم ذخیره کنید تا اطلاعات حرارتی موردنیاز در دسترس باشد. از فضای کافی برای ذخیره‌سازی داده‌ها اطمینان حاصل کنید و آنها را مستند سازی کنید.

✔توجه به این موارد به شما کمک می‌کند تا دوربین ترموگرافی خود را به خوبی مدیریت کنید، دقت تصاویر را حفظ کنید و عمر دستگاه را افزایش دهید. همچنین، راهنمایی‌ها و توصیه‌های سازنده دوربین را نیز به‌طور دقیق رعایت کنید.

⭐نکات فوق می‌توانند به شما کمک کنند تا دوربین ترموگرافی مناسبی را برای نیازها و کاربردهای خاص خود انتخاب کنید. همچنین، همیشه منابع و مقایسه‌های بیشتری از محصولات مختلف را بررسی کنید تا انتخاب بهتری داشته باشید.

نتیجه‌گیری:

دوربین‌های ترموگرافی ابزاری قدرتمند و حیاتی برای انواع صنایع و کاربردها هستند. با انتخاب صحیح دوربین ترموگرافی، می‌توانید در برخورد با مشکلات حرارتی و ایجاد راه‌حل‌های بهتر برای بهینه‌سازی فعالیت‌ها و ایمنی در صنعت و سایر حوزه‌ها موثر باشید.

معروف‌ترین برند‌های دوربین‌های ترموگرافی در بازار عبارتند از:

1. FLIR Systems: FLIR یکی از بزرگترین و معروف‌ترین تولیدکنندگان دوربین‌های ترموگرافی است که محصولات متنوعی را برای کاربردهای مختلف ارائه می‌دهد.

3. Fluke Corporation: شرکت Fluke با بیش از ۷۰ سال تجربه در صنعت ترموگرافی، برندی قدرتمند در این حوزه به شمار می‌آید.

4. Testo: testo یک برند مشهور از آلمان است که دوربین‌های حرارتی با کیفیت برای کاربردهای صنعتی و کاربری عمومی تولید می‌کند. دوربین های ترموگراف تستو در ایران نماینده فعال دارد و امکان تعمیر و صدور گواهی کالیبراسیون برای دوربین های ترموویژن میسر است.

ترموگراف تستو 868
ترموگراف تستو 865

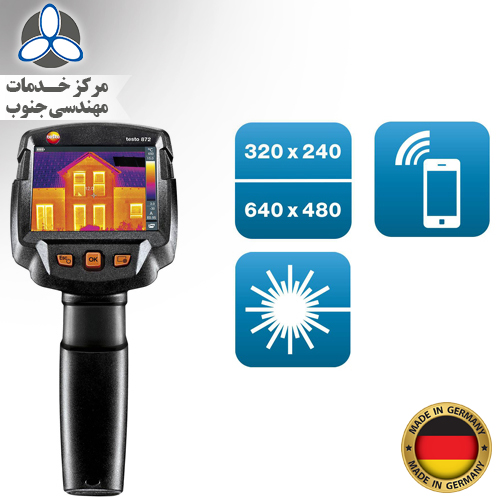

ترموگراف تستو 872
ترموگراف تستو 883

5. olip و NEC و satir نیز از برندهای موجود در بازار هستند که بهتر است خود شما تحقیقات کاملی در باره این برندها و شرکت های عرضه کننده و خدمات پس از فروش آنان انجام دهید.

این برند‌ها تنها چند نمونه از برند‌های معتبر و معروف در صنعت دوربین‌های ترموگرافی هستند و با توجه به پیشرفت تکنولوژی و رقابت در این حوزه، برند‌های دیگر نیز ممکن است به محبوبیت و شناخته شدگی دست پیدا کنند.

- شما می­ توانید با مقایسه برندها و مدل‌های مختلف بهترین دوربین‌ ترموگرافی را انتخاب و خرید کنید. در این مسیر کارشناسان ما کنار شما هستند. همچنین برای مشاهده جدول مقایسه دوربین های ترموگرافی برند testo  اینجـــا کلیک کنید.
